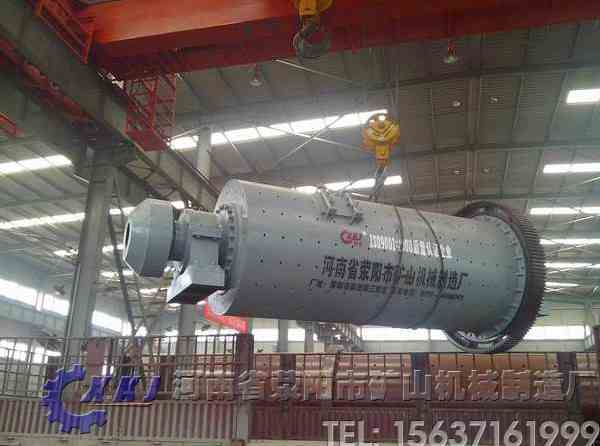

荥矿机械供应各种型号格子型球磨机：包括MQG2200×3600球磨机、MQG2700×4500、MQG1500×3500、MQG3600×4500……型号的格子型球磨机设备。
格子球磨机概述:
我公司生产的格子型球磨机也是卧式球磨机的一种，这种格子型球磨机主要是用来粉磨各种矿石及其他非金属原料的物料，被广泛地应用于选矿、建筑及化工工业等国民经济各部门。格子型球磨机是物料被破碎之后，再进行粉碎的关键设备。格子球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。
格子球磨机结构特点:
本机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。球磨机http://www.wnhgj.com/peitao20.html中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。
格子型球磨机技术参数：
| 号及规格 | 筒 体 转 速 (r/min) |
装球 重量 (t) |
进料 粒度 (mm) |
出料 粒度 (mm) |
产量 (t/h) |
配套电机功率（KW） | 重 量 （t） |
| MQG900×1800 | 38 | 1. 8 | ≤25 | 0. 074-0. 6 | 0. 8~1 | 15 | 5. 5 |
| MQG900×3000 | 37. 4 | 2. 7 | ≤25 | 0. 074-0. 3 | 0. 8~1. 5 | 22 | 8 |
| MQG1500×3500 | 28. 8 | 8.3 | ≤25 | 0. 074-0. 6 | 3~5 | 75 | 16 |
| MQG1500×4500 | 28. 8 | 10 | ≤25 | 0.074-0.4 | 3-6 | 110 | 17 |
| MQG1830×3600 | 24. 5 | 12 | ≤25 | 0. 074-0. 4 | 4-20 | 130 | 35 |
| MQG1830×6400 | 24. 5 | 19 | ≤25 | 0. 074-0. 4 | 6~35 | 210 | 39. 6 |
| MQG1830×7000 | 24.5 | 20 | ≤25 | 0. 074-0. 4 | 8-40 | 245 | 41. 5 |
工作原理：
本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机**仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球
带到一定高度后落下，对物料产生重击和研磨作用。物料在**仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
