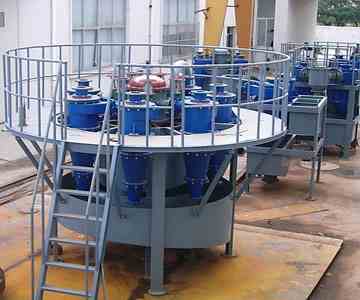

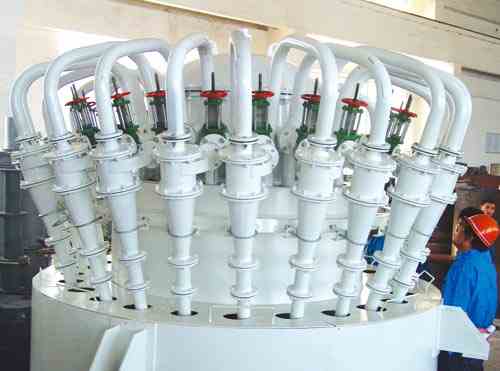

河南省荥阳市矿山机械厂生产各型号水力旋流器：FX-125、FX-150、FX-250、FX-300、FX-350、FX-500。
水力旋流器的优点是：
1、构造简单，轻便灵活，没有运动部件；
2、设备费用低，容易装拆，维修方便，占地面积小，基建费用少；
3、单位容积处理能力大；
4、分级粒度细，可达10um左右；
5、分级效率高，有时可达80%左右；
6、矿浆在旋流器中滞留的量和时间少，停机时容易处理。
| 型号与 规格 | 直径 mm | 锥角 （度） | 溢流粒度 (μm) | 处理能力(m3/h) | 溢流管 直径mm | 给矿口面积 (mm)2 | 排砂嘴 直径mm | 外型尺寸 （长×宽×高）mm | 重量 (t) |
| FX-125 | 125 | 20 | 20-50 | 3.1-6.1 | 14,18,25,35 | 25×10 | 15,25 | 260×320×646 | 57 |
| FX-150 | 150 | 20 | 35-75 | 7.5-15 | 20,40,32,25 | 22×22 | 32,24,16 | 570×426×1123 | 128 |
| FX-250 | 250 | 20 | 40-100 | 10-39 | 26,34,50,69 | 50×20 | 20,25,35 | 852×516×1273 | 205 |
| FX-300 | 300 | 20 | 45-105 | 37-43 | 65,75 | 47×60 | 35,40 | 852×525×1940 | 287 |
| FX-350 | 350 | 20 | 50-110 | 74-90 | 115,105,95 | 80×65 | 80,70,60 | 955×680×2299 | 430 |
| FX-500 | 500 | 20 | 60-120 | 170-220 | 180.160.140 | 110×120 | 110,90,70 | 1090×811×2835 | 718 |
