【产品型号：Z15W】
产品简介：
Z15W黄铜内螺纹闸阀适用于公称压力PN≤1.6Mpa、 温度T≤150℃的水、油品、气体。实行的螺纹标是准：55º英制G管螺纹。
工作原理：
Z15W黄铜内螺纹闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，*常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
产品特点：
1、流体阻力小。
2、结构长度比较短。
3、启、闭所需力矩较小。
4、形体结构比较简单，制造工艺性较好。
5、全开时，密封面受工作介质的冲蚀比截止阀小。
6、可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制。
主要性能参数：
|
型号
|
Z15W-16T
|
|
公称压力
|
1.6MPa
|
|
工作温度
|
≤200℃
|
|
适用介质
|
水、蒸气及非腐蚀性气、液体
|

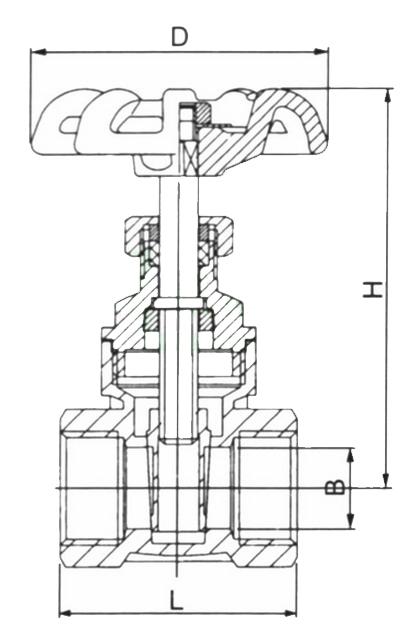

主要连接尺寸：
|
公称通径（DN）
|
15
(1/2") |
20
(3/4") |
25
(1") |
32
(11/4") |
40
(11/2") |
50
(2") |
65
(21/2") |
80
(3") |
100
(4") |
|
L(mm)
|
46
|
47
|
56
|
60
|
62
|
66
|
82
|
86
|
94
|
|
H(mm)
|
76
|
80
|
86
|
92
|
112
|
136
|
181
|
193
|
248
|
|
D(mm)
|
ø54
|
ø54
|
ø62
|
ø66
|
ø66
|
ø80
|
ø102
|
ø120
|
ø146
|
主要零件材料：
|
零件
|
阀体 阀盖 闸板 阀杆
|
填料
|
手轮
|
|
材料
|
黄铜
|
聚四氟乙烯
|
铸铁
|
