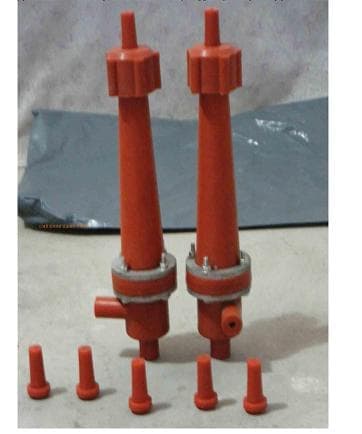

FX型水力旋流器是在金属选矿厂中常用于第二段磨矿或粗矿在磨流程中和机械分级机成闭路使用，发取代机检分级机，安粒度大小进行分级作业。该设备具有结构简单、寿命长、生产能力大、占地面积小、不消耗动力等优点。是一种高效的细微粒微分级，脱泥设备。本产品由原地矿部**指定企业生产，执行行业标准。
该设备适于试验室选矿选煤试验过程中溢流分级、浓缩、脱泥、脱水等。
|
型号Model |
单位 Uite |
FX 25 |
FX 50 |
FX 75 |
FX 100 |
|
直径Diameter |
mm |
25 |
50 |
75 |
100 |
|
给矿压力Feed pressure |
MPA |
0.1-0.5 |
0.1-0.4 |
0.1-0.4 |
0.06-0.35 |
|
锥角度Cone angle |
o |
20 |
20 |
20 |
20 |
|
溢流粒度Particie size of overflow |
mm |
0.2 |
0.3 |
0.6 |
1 |
|
分级粒度Particie size of overflow |
um |
2-10 |
10-74 |
20-74 |
20-100 |
|
溢流口尺寸Overflow size |
Mm |
6 |
8、12 |
10、14 |
20、30 |
|
排矿口尺寸Output size |
Mm |
2.5-4 |
5-6 |
6-8 |
14-30 |
|
处理量Capacity |
m3/h |
0.3-1 |
1-2 |
2-5 |
5-12 |
|
外形Overall dimensions |
mm |
160/152/387 |
160/155/590 |
240/230/465 |
260/210/520 |
|
重量Weighe |
kg |
1 |
2 |
4 |
8 |
