摇床是国内广泛使用的有效重选设备，其选别部分基本是传统的木质床面。实践证明，木质床面容易变形、维修频繁、使用期短，木材生漆等原材料日趋紧缺，难以适应生产发展的要求。为此，研制了LS型、（6-S型）等新式玻璃钢床面以取代木质床面。鉴定认为其结构先查，性能良好，运转可靠，选别指标优良，在村质、结构、制造工艺等方面与木质床面完全不同，是对传统木床面的重大革新，确定批量生产推广使用。
生产实践证明，玻璃钢摇床面具有一系列优点；
1、刚度，强度大，变形小。
2、吸水率低，不增重。
3、工作表面不晚损坏，耐磨性好，维修量小。
4、不吸潮泡肿，不霉烂，无虫蛀。
5、抗化学腐蚀，耐酸碱，不忌矿泵中的药剂。
6、耐气候性好，形状稳定，不干裂。
7、选别性能良好，指标稳定。
8、保留了木质床面的装配尺寸，两者可互换安装。
我厂根据设计图纸和成套技术工艺组织生产，严格质检，保证产品各项技术要求，欢迎广大用户选购。
二、用途
用于选别2-0。02毫米矿砂及矿泥级别的钨、锡、钽、铁、锰、铬、钛、铋、铅、金等有色、黑色、稀贵金属矿物，选取别4-0。02毫米的硫铁矿，适当改换床条型式后选别未煤和煤泥，经及分选其他具有足够比重差及粒度组成合适的混合物料。
可用于粗选、精选、扫远等不同作业，选别粗砂（2-0.5mm),细砂（0.5-0.74mm)矿泥（-0。74mm)等不同粒级。
选别机理与木质床面相同。系利用被分选矿物的比重差，床头提供的差速运动，斜面水流及不同形式的庆条，使矿粒群在床面上松散分层，选择性运送，在床面上形成扇形分带，从而产出不同贫富产品
技术参数
|
型号及规格 |
冲程 |
冲次 |
给矿 粒度 |
床面横 |
处理量 |
配用电动机 |
设备重量 （吨） |
外形尺寸 |
|
|
型号 |
功率 |
||||||||
|
4520*1825*1560 |
8-36 |
240-380 |
0.02-2 |
0-10 |
15-108 |
Y90S-4 |
1.1 |
1.25 |
5600*1825*1560 |
|
4520*1825*1560 |
8-36 |
240-380 |
0.02-2 |
0-10 |
15-108 |
Y90S-4 |
1.1 |
1.08 |
|
|
云锡型摇床 |
8-22 |
240-360 |
0.019-2 |
0-8 |
50-35 |
Y100L-6 |
1.5 |
1.045 |
5454*1825*1242 |
|
云锡型摇床 |
8-22 |
240-360 |
0.019-2 |
0-8 |
50-35 |
Y100L-6 |
1.5 |
1.03 |
|
|
云锡型摇床 |
8-22 |
240-360 |
0.019-2 |
0-8 |
50-35 |
Y100L-6 |
1.5 |
1.08 |
3090*1050*1033 |
|
2100*1050 |
12-28 |
250-450 |
0-4 |
0-8 |
7.2-19.2 |
Y90L-6 |
1.1 |
0.694 |
|
|
名称 |
单位 |
粗砂床面 |
细砂床面 |
矿泥床面 |
|
|
床面 尺寸 |
长度 |
MM |
4520 |
4520 |
4520 |
|
传动端宽 |
MM |
1825 |
1825 |
1825 |
|
|
精矿端宽 |
MM |
1530 |
1530 |
1530 |
|
|
*大给矿粒度 |
MM |
2 |
0.5 |
0.15 |
|
|
给矿量 |
t/d |
30-60 |
10-20 |
15-25 |
|
|
给矿浓度 |
% |
25-30 |
20-25 |
15-25 |
|
|
行程 |
MM |
16-22 |
11-16 |
10-16 |
|
|
频率 |
f |
45-48 |
48-53 |
50-57 |
|
|
床面清洗水量 |
t/d |
80-150 |
30-60 |
10-17 |
|
|
床面横向坡度 |
度 |
´2º30´-4º30 |
1º30´-3º30 |
1º-2º |
|
|
床面纵向坡度 |
% |
1.4 |
0.92 |
- |
|
|
床面尖灭角 |
度 |
32-42 |
40 |
42 |
|
|
选矿面积 |
M² |
7.6 |
7.6 |
7.6 |
|
|
床面长度比 |
2.6 |
2.6 |
2.6 |
||
|
床面断面形状 |
矩形 |
锯齿形 |
三角形 |
||
|
电机功率 |
KW |
1.1 |
1.1 |
1.1 |
|
|
传动机构 |
偏心连杆机构 |
||||
摇床在选矿设备中属重力选矿的主要设备之一，它广泛应用于选别钨、锡、钽铌和其它稀有金属和贵重金属矿石。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.02mm。
摇床的选矿过程是在具有来复条的倾斜床面上进行的，矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。因此，比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出，*后被分成精矿，中矿和尾矿。
|
固定式摇床 |
即不带安装支架，在使用安装过程需要用混泥土浇注水泥墩来承放摇床，以后不便于移动，但相对来讲更加能为企业节省成本，用户可跟据自身经济及场地情况来决定选择。 |
|

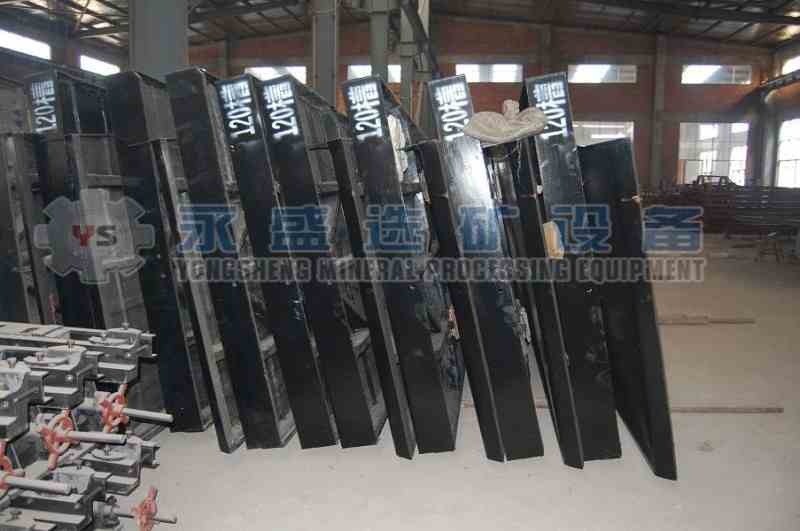

小槽钢摇床 |
|
|
大槽钢摇床 |
大槽钢摇床具有普通支架的相同功效，同时具有不用浇注水泥预埋地脚螺栓，快速安装使用及易拆卸可移动的特点。特别适用于在地表不平、不实的沙地及虚地表面作业。 |
6-S摇床具有富矿比高，选别效率高，看管容易，便于调节冲程。在改变横向坡度和冲程时仍可保持床面运行平衡，弹簧放置在箱体内，结构紧凑，且能一次得出*终精矿和*终尾矿。
６－Ｓ摇床的安装形式可分如下几种：
根据给矿位置的不同，摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边，左式摇床则给矿位置在左边。
